ER32 1/2 "Ultra Precision ER Collet do frezarek CNC Dokładność 0,005 mm

ER32 1/2 "Ultra Precision ER Collet do frezarek CNC Dokładność 0,005 mm

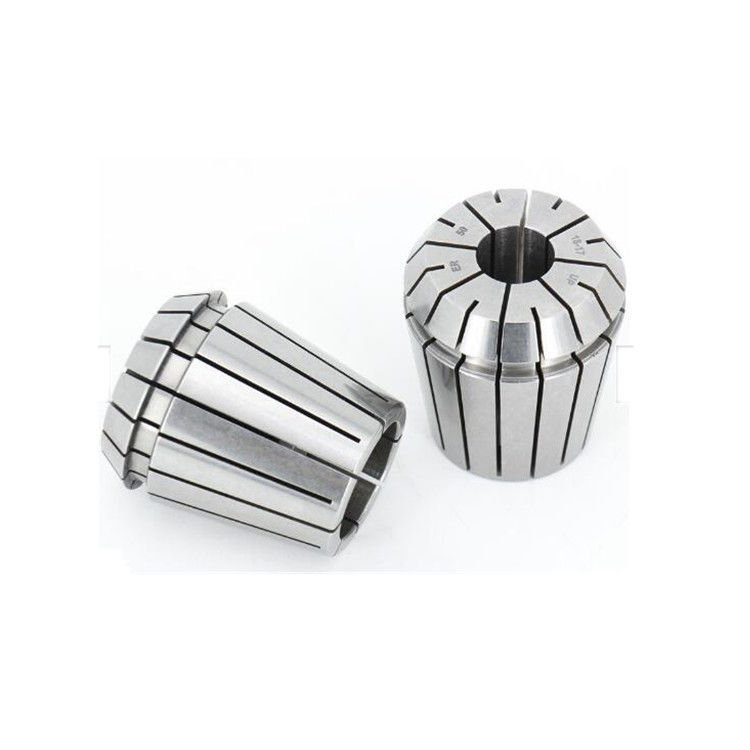

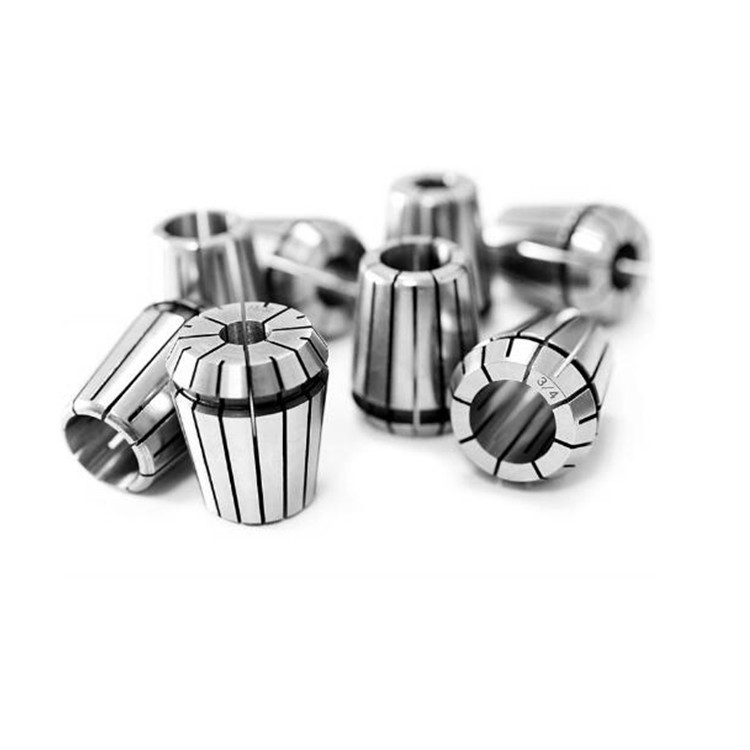

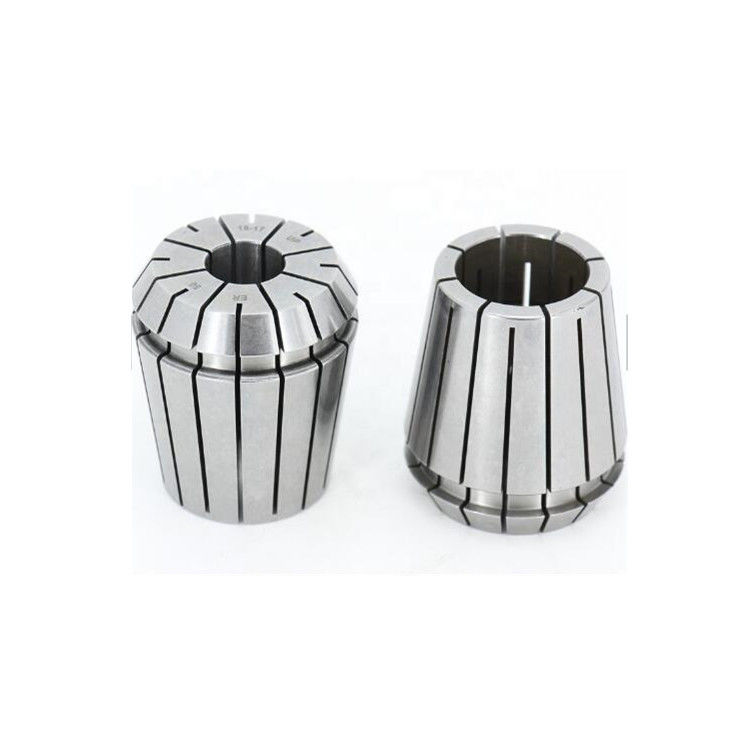

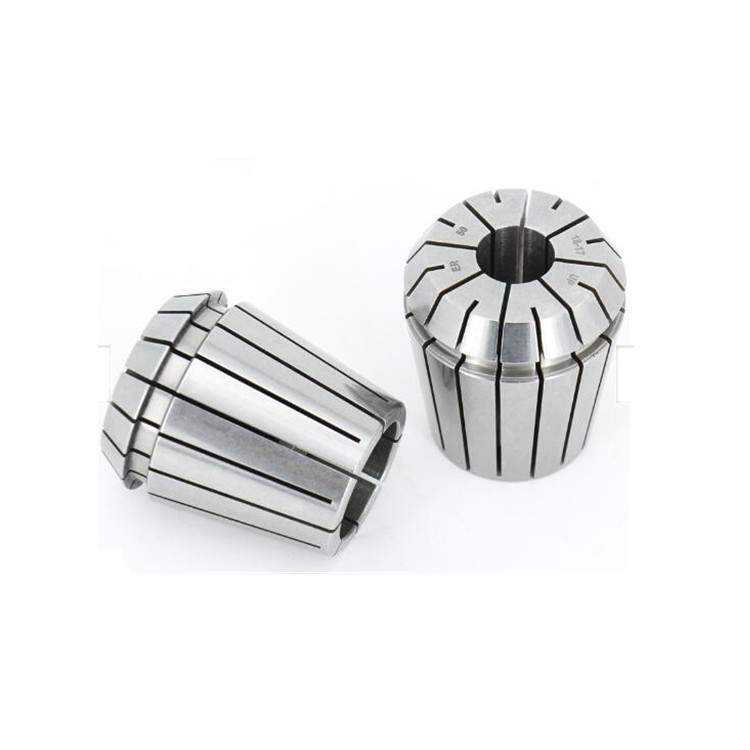

ER32 1/2 "Ultra Precision ER Collet to wysokiej jakości kołnierz zaprojektowany do stosowania z kołnierzami ER32.

Zestaw jest wykonany ze stali wysokiej jakości i poddany jest rygorystycznemu procesowi produkcyjnemu, aby zapewnić precyzję i trwałość.Ma unikalną konstrukcję, która zapewnia maksymalną siłę chwytania przy jednoczesnym zminimalizowaniu wypływuDzięki temu idealnie nadaje się do zastosowań obróbki wysokiej precyzji, w których dokładność jest kluczowa.

ER32 1/2" Ultra Precision ER Collet jest kompatybilny z szerokim zakresem narzędzi, w tym wiertarkami, wiertarkami końcowymi, wiertarkami i kranami.i inne ośrodki obróbki.

Ogólnie rzecz biorąc, ER32 1/2 "Ultra Precision ER Collet jest niezawodnym i precyzyjnym uchwytem narzędzia, który nadaje się do różnych zastosowań obróbkowych.

ER32Koletyi ER-UP:

1Materiał: 65Mn;
2.Twardość: 46-50HRC;
3.Standard: DIN 6499b
4Dokładność: 0,005 mm.

ER32 1/2" COLLET wykonanie

Kryogeniczne oczyszczanie
1. -185 °C ultra długotrwałe obróbki kryogenicznej, przekształcając prawie cały resztkowy austenit w martensyt;
2. Opadłe cząstki karbidu w nanoskali zwiększają twardość i wytrzymałość;
3. Zmniejszyć napięcie pozostałe;
4Znacząca poprawa odporności na zużycie.

Szybkie przetwarzanie

ER32 1/2" COLLET Kroki montażowe
Zmontowanie kołnierza
/ Urgent ColletWprowadź rowkę kolby do ekscentrycznego pierścienia orzecha zacisku w miejscu oznaczonym na dolnej stronie orzecha.Węzeł śrubowy z kołnierzem na uchwyt narzędziowyZalecamy zaciskanie maticy kluczem obrotowym.
Rozbiórka ER Collet
Po odkręceniu orzecha od uchwytu narzędzi,nacisnąć na powierzchnię kołnierza ER, jednocześnie naciskając bocznie na tylnej stronie kołnierza naprzeciwko znaku, aż odłączy się od orzecha zaciskowego.

Wprowadzenie do ER-UP wysokiej precyzji wiosny:

1Wysokiej precyzji wiosny chuck łączy w sobie zalety norm DIN6499/ISO15488A i B. Ten rodzaj wiosny chuck jest głównie stosowany w szybkim cięciu, który wymaga dobrego błędu biegu promieniowego.Dobry bieg radialny może wydłużyć żywotność narzędzi cięcia.

2W całym zakresie zacisku T.I.R. (błąd biegu promieniowego) ≤ 8 μ M

3Rozmiar średnicy zacisku od 1 mm do 36 mm

4Zakres zaciskania jest równoważny standardowej wiosny

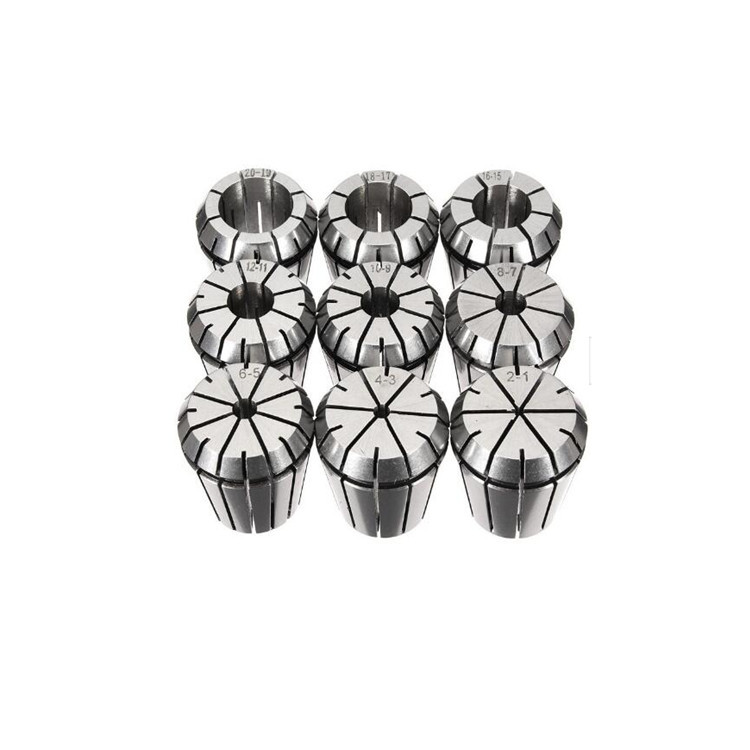

Wprowadzenie do specyfikacji ER-UP wysokiej precyzji wiosny:

ER8- UP wysokoprecyzyjny zakres zaciskania koła: Φ 1, 1.5, 2, 2.5Trzy, trzy.5, 4, 4.5, 5

ER11- UP wysokoprecyzyjny zakres zaciskania koła: Φ 1, 1.5, 2, 2.5Trzy, trzy.5, 4, 4.5Pięć, pięć.5, 6, 6.5, 7

ER16- UP wysokoprecyzyjny zakres zaciskania koła: Φ 1, 1.5, 2, 2.5Trzy, trzy.5, 4, 4.5Pięć, pięć.5, 6, 6.5Siedem, siedem.5, 8, 8.5Dziewięć, dziewięć.5, 10

ER20- UP wysokoprecyzyjny zakres zaciskania koła: Φ 1, 1.5, 2, 2.5Trzy, trzy.5, 4, 4.5Pięć, pięć.5, 6, 6.5Siedem, siedem.5, 8, 8.5Dziewięć, dziewięć.510, 10.5, 11, 11.5- Dwanaście.5, 13

ER25- UP wysokoprecyzyjny zakres zaciskania koła: Φ 1, 1.5, 2, 2.5Trzy, trzy.5, 4, 4.5Pięć, pięć.5, 6, 6.5Siedem, siedem.5, 8, 8.5Dziewięć, dziewięć.510, 10.5, 11, 11.5- Dwanaście.5- Trzynasty.514, 14.5- Piętnaście, piętnaście.5- Szesnaście.5, 17

ER32- UP - wysokoprecyzyjny zakres zaciskania koła: Φ 2. 2.5Trzy, trzy.5, 4, 4.5Pięć, pięć.5, 6, 6.5Siedem, siedem.5, 8, 8.5Dziewięć, dziewięć.510, 10.5, 11, 11.5- Dwanaście.5- Trzynasty.514, 14.5- Piętnaście, piętnaście.5- Szesnaście.5- Siedemnaście.518, 18.519, 19.5, 20, 21, 22

ER40- UP - wysokoprecyzyjny zakres zaciskania koła: Φ 3. 3.5, 4, 4.5Pięć, pięć.5, 6, 6.5Siedem, siedem.5, 8, 8.5Dziewięć, dziewięć.510, 10.5, 11, 11.5- Dwanaście.5- Trzynasty.514, 14.5- Piętnaście, piętnaście.5- Szesnaście.5- Siedemnaście.518, 18.519, 19.5, 20, 21, 22, 22.523, 23.524, 24.525, 25.5- 26 lat.27.28.29.30

ER50- UP wysokoprecyzyjny zakres zaciskania koła: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
