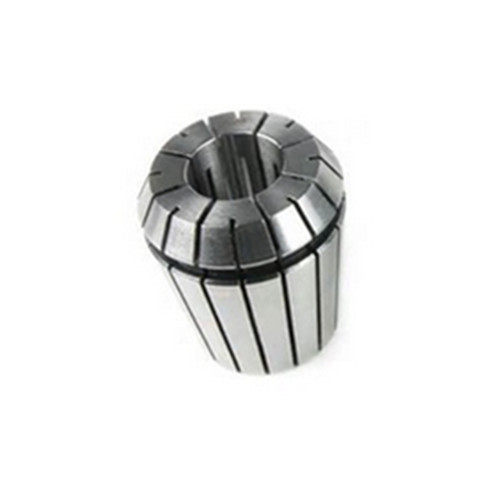

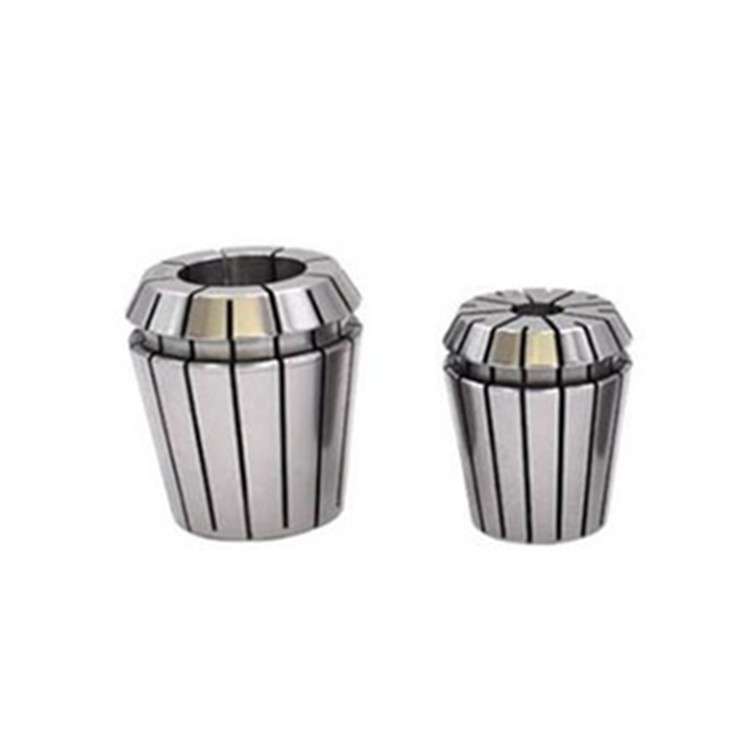

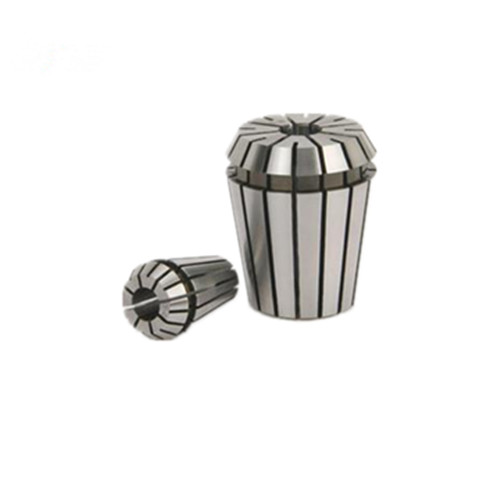

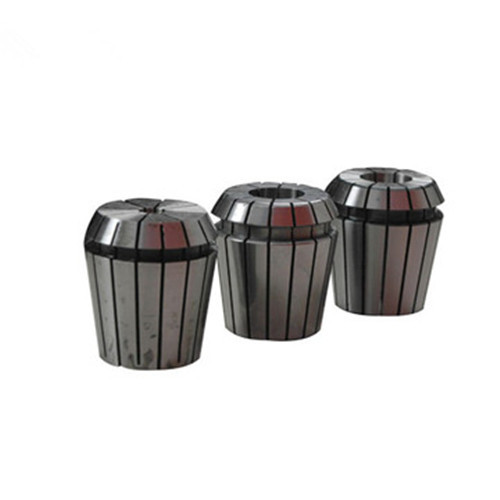

ER32 Wyroby do frezowania kolców Wysokiej dokładności ER32 Wyroby do frezowania kolców Zestaw chucków ((18 PCS-3-20 mm)
Wysokiej precyzji ER COLLETS, znany również jako sprężynowy kolet, jest zamontowany na wiertarce frezowniczej, wiertarce i frezownicy, jego funkcją jest zaciskanie cięcia lub noża wiertarnego.Er elastyczny kołnierz jest obecnie najczęściej stosowanyWszystkie produkty są precyzyjnie szlifowane, zgodnie z niemieckimi specyfikacjami DIN 6499.
Koło jest rodzajem urządzenia zamykającego do trzymania narzędzia lub obrabialnika, który jest zwykle stosowany w maszynie wiertniczej i frezowniczej oraz w centrum obróbki.Wybierz jakość zacisku po pociągnięciu rozpoznać tytanu Hao. Klampa typu pociągania jest ciągnięta do tyłu po umieszczeniu obiektu, a część zacisku jest ciągnięta do tyłu, aby utworzyć zacisek zacisku.Typ popchnięcia do przodu jest przenieść przedmiot do przoduObecny rynek przemysłowy wykorzystywał materiał z bobiny: 65Mn. Kolt nazywa się elastycznym koltem lub bobiną.Jest to rodzaj klempy rurowej, używanej do mocowania wiertarki lub fresownika, który jest używany do montażu na frezarceJest to również rodzaj urządzenia mocującego stosowanego do mocowania części, które wymagają modyfikacji.
Sspecyfikacja
1) Wydziel naszych kolety ER są w zakresie 0.005mm-0.015mm
2) ER8, ER11, ER16, ER20, ER25, ER32, ER40 i ER50
3) ER Collet Wykonany z wysokiej jakości stali:65Mn
4) Din 6499 Collet ER Collet Packing: wewnętrzne opakowanie to plastikowe lub papierowe pudełko, zewnętrzne opakowanie to kartony.
5) Precyzja ER Collet Zazwyczaj dostarczamy dwa rodzaje dokładności: pierwsza dokładność 0,008 mm, druga dokładność 0,015 mm. Najwyższa dokładność wynosi 0,005 mm.
6) Inspekcja wiosennej kolby: 100% inspekcja kolby.
Procedura montażu zacisków
1. sprawdzić, czy zęby śruby maticy łączącej mogą być zablokowane w rurze łączącej.
2. zamknąć matię łączącą do rękawka.
3. zmniejszyć ciśnienie oleju do stanu minimalnego i uruchomić cylinder ciśnienia oleju, aby zatrzymać tłok na przednim końcu.Obróć klamkę, aby zablokować orzech łącza w zęby śruby rury łącza. Podczas blokowania, zagęszczenie spinalne klamry musi być koncentryczne z zagęszczeniem głównego wału,i otwór lokalizujący zacisk musi być wyrównany z przyciskiem lokalizującym na końcu nosa głównego wału.
4. uruchomić cylinder ciśnieniowy oleju, aby wprowadzić tłok z powrotem, połączyć zacisek z zagęszczeniem wału głównego i potwierdzić, że przycisk pozycjonowania został zmontowany w zacisku.
5. śrubka zamykająca przymocowuje głowicę zacisku i wał główny, stopniowo zwiększa ciśnienie oleju i wielokrotnie przesuwa głowicę zacisku do maksymalnej dopuszczalnej siły napędowej.
Procedura montażu bobiny
1. wyjąć osłonę
2. zainstalować zacisk na osłonie zatrzymania i następnie zainstalować zacisk w rękaw.
3. zainstalować osłonę z powrotem do nadwozia i zablokować śruby w celu sprawdzenia, czy układ zacisku zacisku jest prawidłowy.
Dokładność zaciskania zacisków wynosi od 0,001 do 0,008 mm. Dzięki zastosowaniu uchwytu narzędzia i maticy różna dokładność zaciskania jest stosowana w różnych technologiach obróbki obrabiarków.Im wyższa dokładność części połączenia narzędzia, tym wyższa precyzja zacisku, która ma być wybrana, co bezpośrednio wpływa na ogólną precyzję biegu po zaciszaniu narzędzia.Wysoka precyzja wymaga wyboru precyzyjnego zacisk bębnowy.
Zestaw zestawów:
| ER8 |
9 PCS |
1-5 mm(1,1.5,2,2.5,3,3.5,4,4.5,5 mm) |
| ER11 |
5PCS |
3-7 mm;4;5;6;7mm) jeżeli 7PCS, obejmuje 1&2mm |
| ER16 |
8PCS |
3-10 mm;4;5;6;7;8;9; 10 mm) |
| ER20 |
6PCS |
3-13 mm;4;6;8;10;13mm) |
| 11PCS |
3-13 mm;4;5;6;7;8;9;10;11;12;13mm) |
| ER25 |
7PCS |
4-16 mm;6;8;10;12;14; 16 mm) |
| 15 PCS |
2-16 mm;3;4;5;6;7;8;9;10;11;12;13;14;15; 16 mm) |
| ER32 |
6PCS |
6-20 mm;8;10;12;16; 20 mm) |
| 11PCS |
4-20mm;5;6;8;10;12;13;15;16;18; 20 mm) |
| 18PCS |
3-20mm;4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19; 20 mm) |
| ER40 |
7PCS |
6-25 mm;8;10;12;16;20;25 mm) |
| 15 PCS |
4-26 mm;5;6;8;10;12;13;15;16;18;20;21;23;25; 26 mm) |
| 23PCS |
4-26 mm;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;25; 26 mm) |
| ER50 |
12 PCS |
10-34 mm ((10,12,14,16,18,20,22,24,26,28,30,32,34 mm) |
Er Collet, Er16 Collet, Er20 Collet, Precision Er Collet
