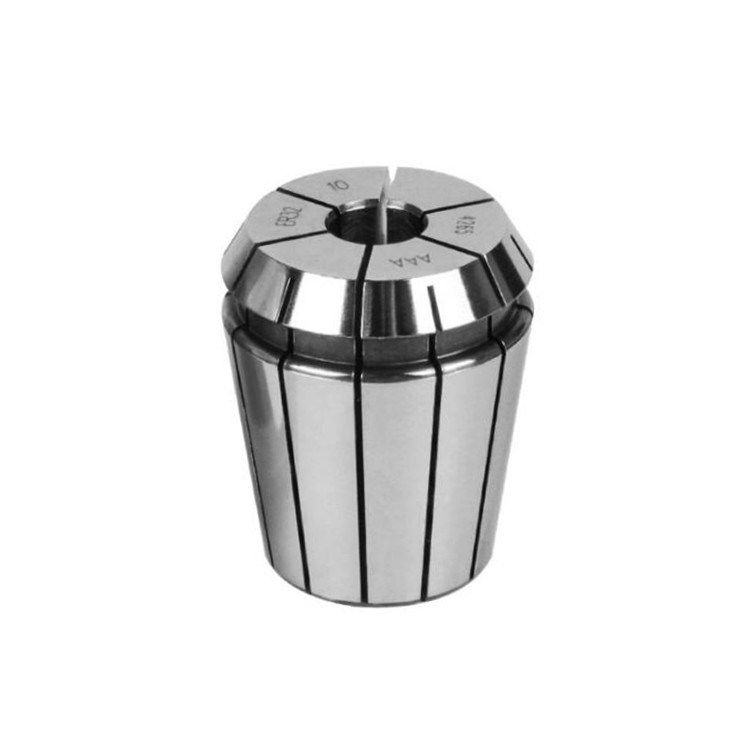

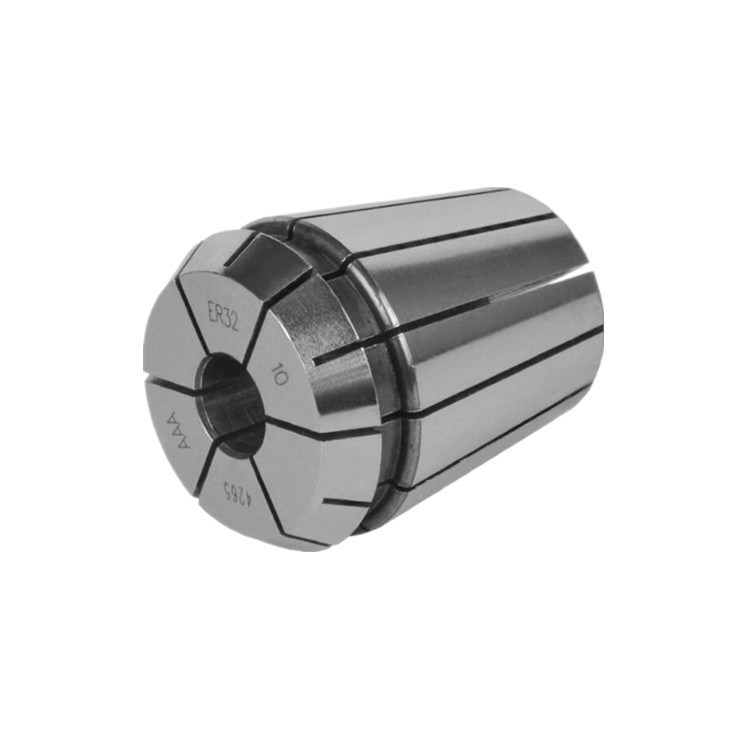

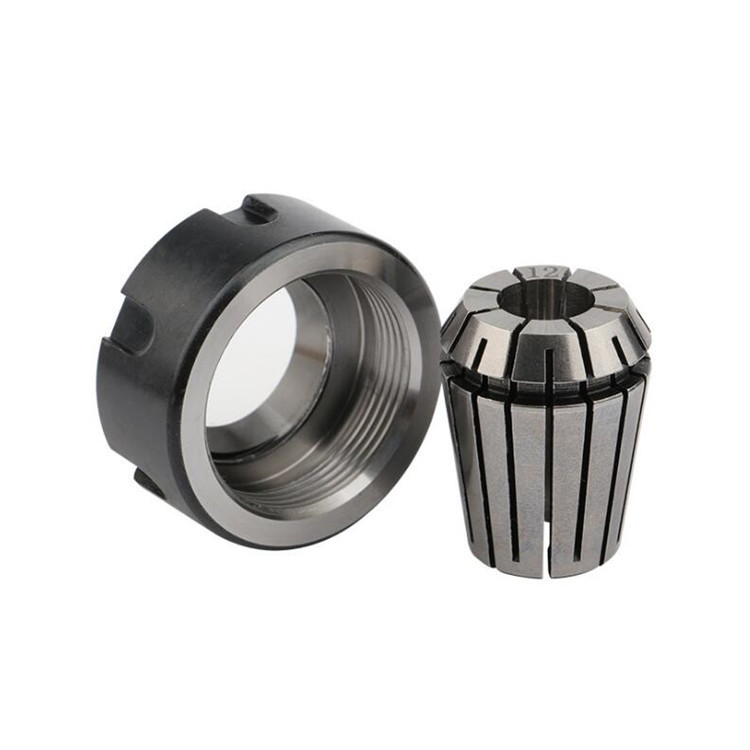

ER40 Wiązka sprężynowa do zaciskania zwiększonego zasięgu, 8-34 mm Wiązka sprężynowa
Wiązki sprężynowe ER40 to rodzaj wiązek stosowanych w operacjach obróbkowych do utrzymywania i zabezpieczania narzędzi cięcia, takich jak wiertarki, wiertarki końcowe i wiertarki.który jest powszechnie stosowaną normą dla uchwytu narzędzi w frezarkach CNC.
Wiązki sprężynowe ER40 mają zakres zaciskania od 26 mm do 34 mm, co oznacza, że mogą bezpiecznie utrzymywać narzędzia cięcia o średnicy łopatki w tym zakresie." wskazując, że te kołki mają większy zakres zaciskania w porównaniu z innymi rozmiarami kołek ER.
Konstrukcja sprężyny umożliwia szybką i łatwą zmianę narzędzia, ponieważ sprężyny można otwierać i zamykać poprzez kompresję lub uwolnienie wewnętrznej sprężyny.Zapewnia to mocny i bezpieczny uchwyt narzędzia, minimalizując wypływ narzędzi i poprawiając dokładność obróbki.
Wiązki sprężynowe ER40 są powszechnie stosowane w ciężkich zastosowaniach frezowych, które wymagają większych narzędzi cięcia i wyższych sił cięcia.o pojemności nieprzekraczającej 10 W.
Ogólnie rzecz biorąc, sprężyny ER40 to niezawodne i wszechstronne rozwiązanie do trzymania narzędzi do operacji frezowania CNC, zapewniające precyzję i stabilność w zaciszaniu narzędzi.
| Model |
d |
D |
D1 |
D2 |
L |
Złata
Pojemność |
| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |
| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5-10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5-13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5-16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Model |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1/32-17/64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1/32-3/8 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1/32-33/64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
/ 1/16-25/32 |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1" |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|

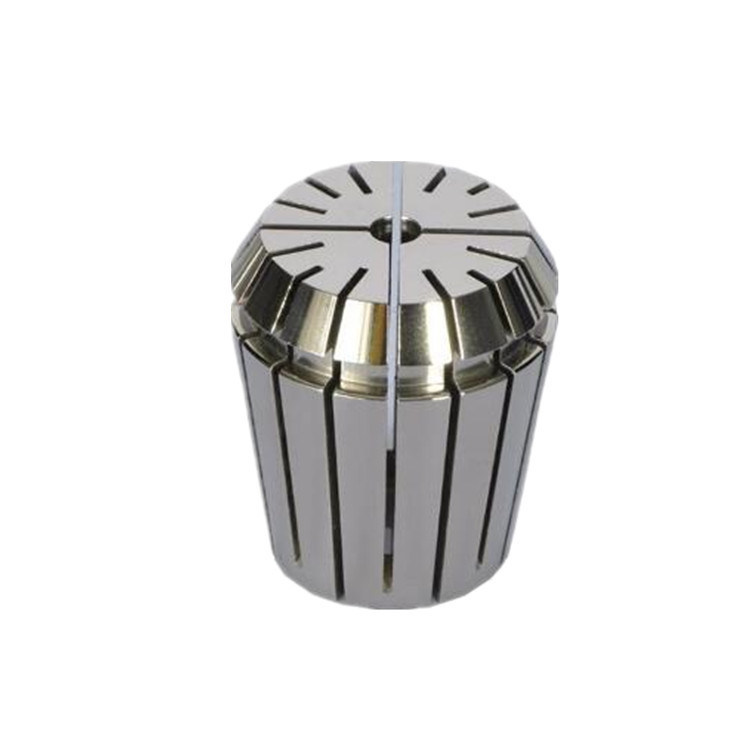

DIN6499B ER Collet,High precision Spring ER Collet ER11,er16,er25,er32,er40,ER Collet Unikalny projekt jest uszczelniony mechanicznie dzięki tylnym szczelinom kończącym się przed rowerowym rowerem,całkowicie blokowanie przepływu płynu chłodzącego do przedniej części przewodu.ER Collet Przy użyciu narzędzi do cięcia przez płyn chłodzący, te kolce zapewniają 100% dostarczanie płynu chłodzącego do końca narzędzia do cięcia.ER Collet Zakres zastosowań: wiercenie, frezowanie, wiercenie, wyciąganie, grawerowanie, CNC, maszyny szpilkowe i inne obróbki.
Wysokiej precyzji ER wiązka sprężynowa ER11,er16,er25,er32,er40,stosowana do różnych procesów, w tym wiercenia, frezowania, szlifowania i szlifowania
1. 65Mn ER Collet; HRC:44-48
2Precyzja poniżej 0,008 lub 0,015 mm do wyboru.
3Kompletne modele o maksymalnej średnicy zewnętrznej 12-41 mm i różne specyfikacje dostępne do wyboru
4. Nie łatwo uszkodzone, stabilna wydajność, wysoka dokładność i bardziej stabilna siła mocowania w całym zakresie prędkości obróbki
5Silna wszechstronność, odpowiednia do małych partii i wielu zadań przetwórczych, oszczędność czasu i łatwe obsługiwanie.
6Wytrzymałość, wysoka dokładność, silna odporność na zużycie i trwałe zastosowanie
