HSK ER Collet Chuck DIN69893 do obróbki CNC z wysoką dokładnością systemu

HSK ER Collet Chuck DIN69893 do obróbki CNC z wysoką dokładnością systemu

HSK ER Collet Chuck DIN69893 do obróbki CNC,Hsk narzędziowy jest uchwytem narzędzi do cięcia dużych prędkości.Hsk narzędzia stał się ważną częścią technologii obróbki w szybkim cięciu, i stał się ważną częścią technologii produkcji obróbki w szybkim cięciu.Wydajność obróbki tradycyjnego posiadacza narzędzi BT była trudna do spełnienia wymagań szybkiego cięciaSystem narzędzia może wykonywać cięcie przy dużych prędkościach, ale muszą być spełnione następujące podstawowe warunki:

1Wysoka dokładność systemu
Dokładność układu obejmuje dokładność pozycjonowania i zaciskania układu oraz dokładność powtarzania pozycji narzędzia.Pierwszy odnosi się do precyzji połączenia między narzędziem i uchwyt narzędzia, a między uchwytem narzędzia a wrotkiem maszyny narzędzia; Ten ostatni odnosi się do spójności dokładności systemu narzędzia po każdej zmianie narzędzia.który może zapewnić stabilność statyczną i dynamiczną systemu narzędziowego w warunkach obróbki wysokoprężnej.

2Wysoka sztywność układu
Sztywność statyczna i dynamiczna systemu narzędzia jest ważnym czynnikiem wpływającym na dokładność obróbki i wydajność cięcia.Niewystarczająca sztywność systemu narzędzi spowoduje drgania systemu narzędzi, co obniży dokładność obróbki, pogorszy zużycie narzędzia i skróci jego żywotność.

3Dobra równowaga dynamiczna.
W warunkach obróbki wysokiej prędkości nierównowaga małej masy spowoduje ogromną siłę odśrodkową, która spowoduje gwałtowne drgania narzędzia maszynowego w procesie obróbki.,dynamiczna równowaga systemu narzędzi dużych prędkości jest bardzo ważna.

Specyfikacje koła HSK ER

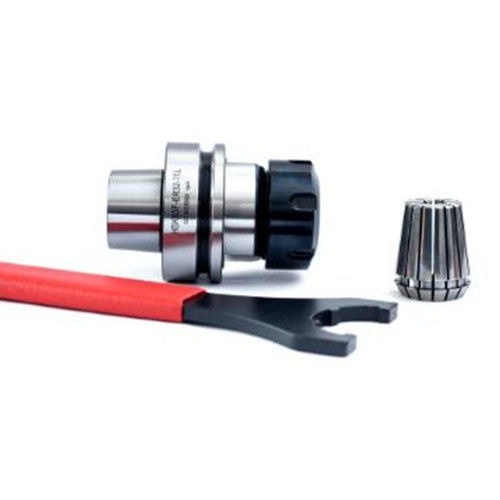

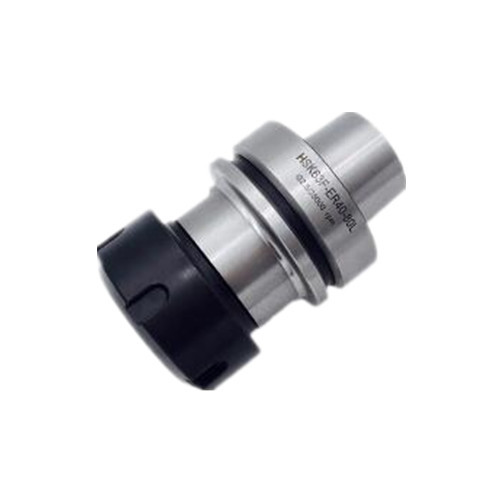

1.Nazwa produktu: HSK ER Collet Chuck Tool Holder

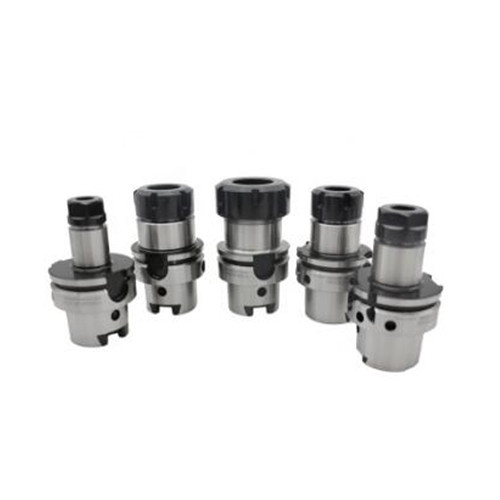

2Numer modelu: HSK30, HSK40, HSK50, HSK63, HSK100

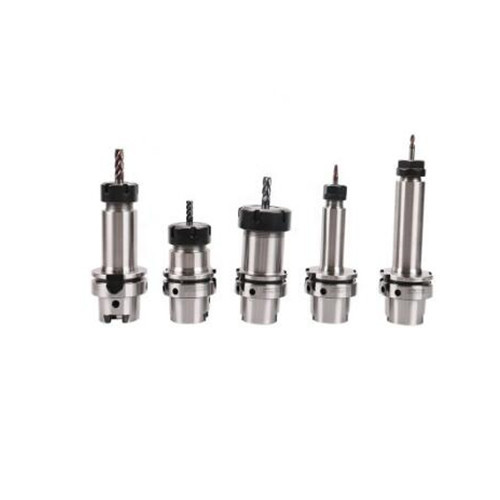

3.Zastosowanie: posiadacz narzędzi frezowych dla routerów CNC
4Materiał: stal nierdzewna
5.Standard:DIN69893
6.Twardość:HRC58±2mm
7Prędkość obrotowa: G2.5 30000 obr./min.
8.Run-out: w zakresie 5 μm
9.Ruchliwość powierzchniowa: Ra < 0,25 μm
10.Górny stoper:11.Węglowodór:00,8 mm
