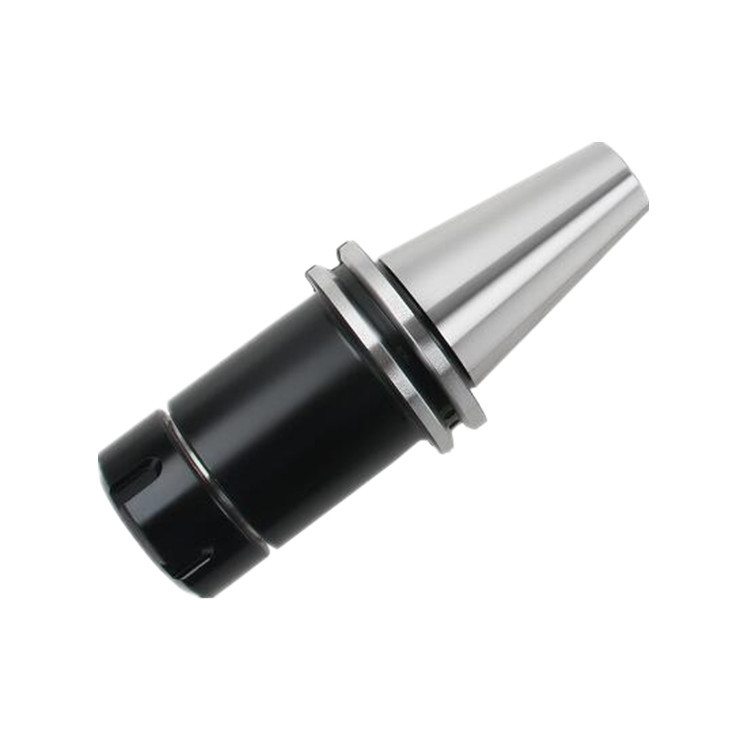

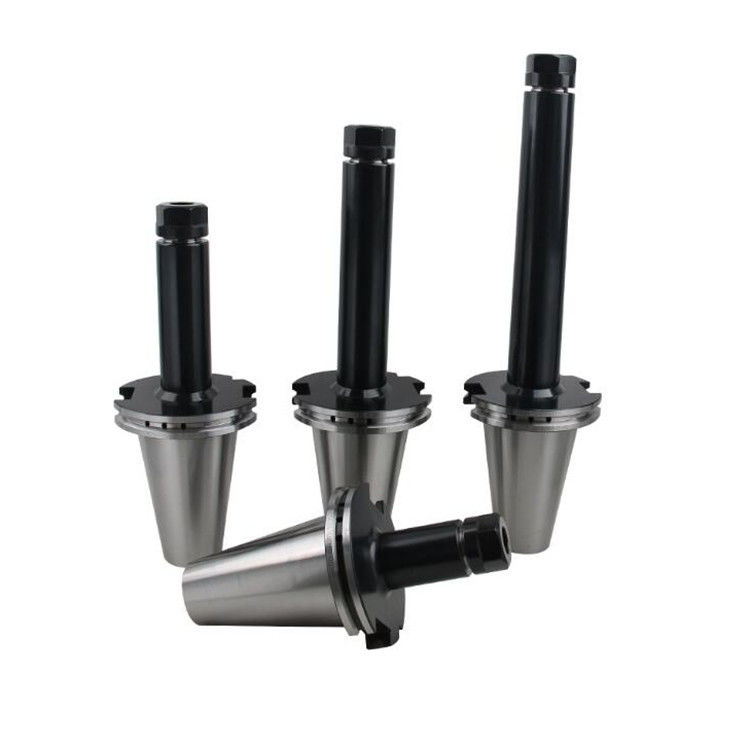

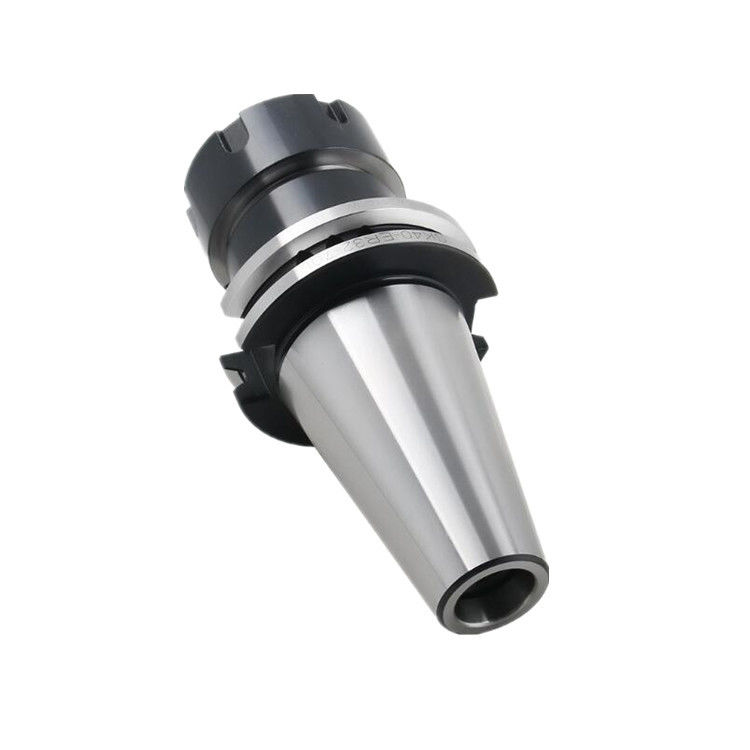

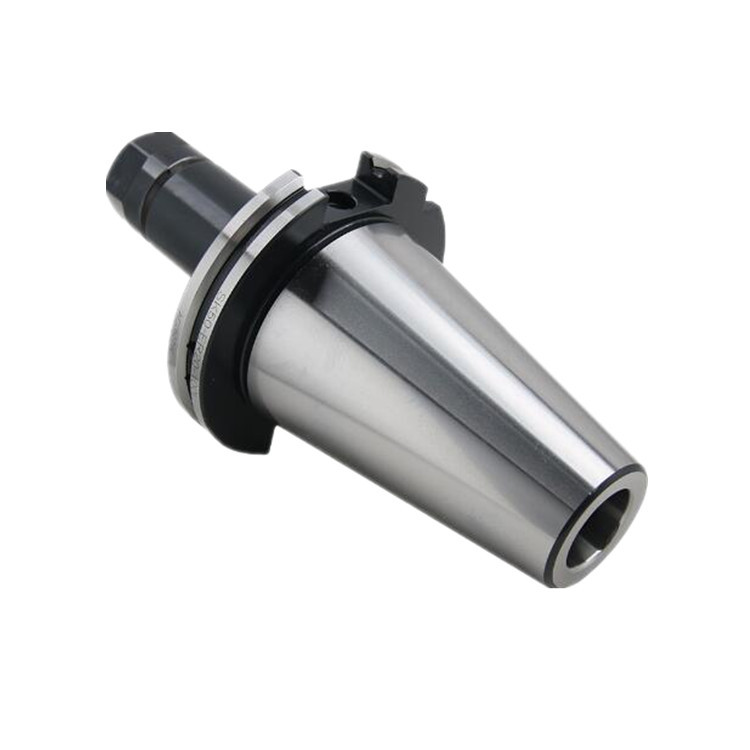

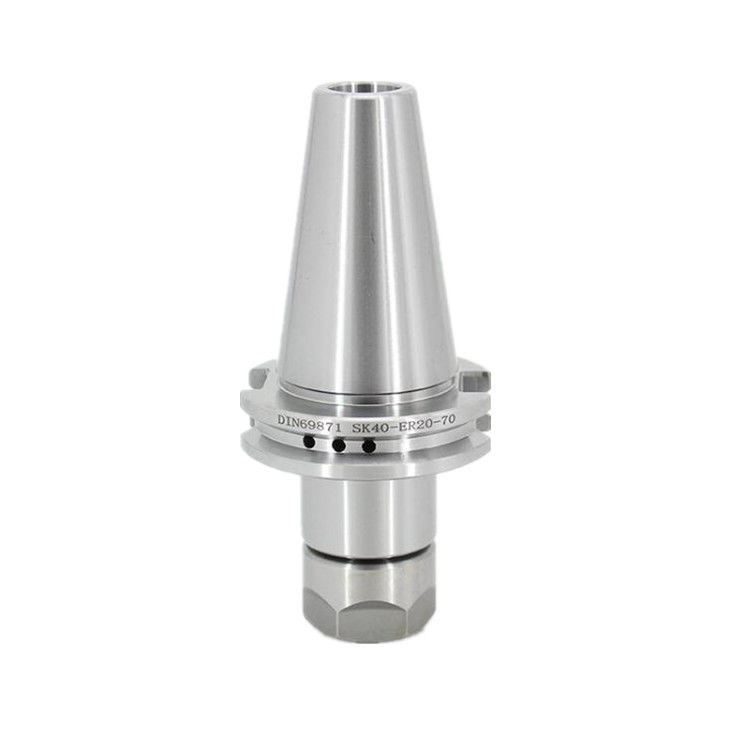

Wyrobnik SK ER jest rodzajem uchwytu narzędzia powszechnie stosowanego w frezarkach i maszynach CNC.SK ER kołnierz chuck wykorzystuje system kołnierza, który składa się z spinalnego rękawka i orzecha kołnierza, do zaciskania i uchwycenia narzędzia.SK ER kolki są znane ze swojej wysokiej precyzji i sztywnościSą dostępne w różnych rozmiarach i mogą pomieścić różne rozmiary zacisku do średnicy narzędzia.

Wysokiej dokładności wiertnik frezowy ER SK (DIN69871 JT) wiertniki wiertnicze,DIN69871 SK-ER posiadacz narzędzi CNC Funkcja: Używane głównie do zaciskania narzędzi i narzędzi o prostych łopatkach, takich jak wiertarki,Model wiertnika sprężynowego:podzielone na ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50.Głównie w rodzajach kołnierzy, rodzaje uchwytów narzędzi,uchwytów narzędzi BT,uchwytów narzędzi CATEE,uchwytów narzędzi DAT,uchwytów narzędzi NT,uchwytów narzędzi HSK serii,Nudząca seria./Szczegółowe rozwiązania, takie jak:

Specyfikacje

1.SK ER Collet Chuck Materail: 20 CrMnTi
2Twardość: HRC 56-58
3. Maksymalny wyczerpanie: < 0,005 mm

4. Tolerancja wyższa:

5.Głębokość węgla: 0,8 mm±0,2 mm

6.Ruchliwość powierzchni: Ra < 0,005 mm

7.Spring Collet Chuck chłodzenie typu AD + B może być wykonana na żądanie

8W przypadku zamówienia proszę określić balans G6.3 lub G2.5

Sk ER Collet Chuck Shank standardy nadwozia: DIN69871

Model nr.	L	L1	D	d1	d2	T	KGS
SK30-ER11M-70	117.8	70	50	16	11	M6*1P	0.5
SK30-ER11M-100	147.8	100	50	16	11	M6*1P	0.6
SK30-ER11M-120	167.8	120	50	16	11	M6*1P	0.7
SK30-ER16M-70	117.8	70	50	22	16	M12*1,75P	0.55
SK30-ER16M-100	147.8	100	50	22	16	M12*1,75P	0.65
SK30-ER16M-120	167.8	120	50	22	16	M12*1,75P	0.75
SK30-ER20M-100	147.8	100	50	28	20	M12*1,75P	0.7
SK30-ER20M-120	167.8	120	50	28	20	M12*1,75P	0.8
SK30-ER20M-150	197.8	150	50	28	20	M12*1,75P	1
SK40-ER11M-70	138.4	70	63.55	16	11	M6*1P	1.1
SK40-ER11M-100	168.4	100	63.55	16	11	M6*1P	1.2
SK40-ER11M-125	193.4	125	63.55	16	11	M6*1P	1.1
SK40-ER11M-150	218.4	150	63.55	16	11	M6*1P	1.5
SK40-ER16M-70	138.4	70	63.55	22	16	M12*1,75P	1.2
SK40-ER16M-100	168.4	100	63.55	22	16	M12*1,75P	1.3
SK40-ER16M-125	193.4	125	63.55	22	16	M12*1,75P	1.5
SK40-ER16M-150	218.4	150	63.55	22	16	M12*1,75P	1.6
SK40-ER20M-70	138.4	70	63.55	28	20	M12*1,75P	1.2
SK40-ER20M-100	168.4	100	63.55	28	20	M12*1,75P	1.55
SK40-ER20M-125	193.4	125	63.55	28	20	M12*1,75P	1.7
SK40-ER20M-150	218.4	150	63.55	28	20	M12*1,75P	1.8
SK50-ER11M-70	171.75	70	97.5	16	11	M6*1P	3.8
SK50-ER11M-90	191.75	90	97.5	16	11	M6*1P	3.9
SK50-ER11M-105	206.75	105	97.5	16	11	M6*1P	4
SK50-ER11M-135	236.75	135	97.5	16	11	M6*1P	4.1
SK50-ER11M-165	266.75	165	97.5	16	11	M6*1P	4.2
SK50-ER16M-70	171.75	70	97.5	22	16	M12*1,75P	3.9
SK50-ER16M-90	191.75	90	97.5	22	16	M12*1,75P	4
SK50-ER16M-105	206.75	105	97.5	22	16	M12*1,75P	4.1
SK50-ER16M-135	276.75	135	97.5	22	16	M12*1,75P	4.2
SK50-ER16M-165	266.75	165	97.5	22	16	M12*1,75P	4.3
SK50-ER20M-90	191.75	90	97.5	28	20	M12*1,75P	4.1
SK50-ER20M-105	206.75	105	97.5	28	20	M12*1,75P	4.2
SK50-ER20M-135	236.75	135	97.5	28	20	M12*1,75P	4.4
SK50-ER20M-165	266.7	165	97.5	28	20	M12*1,75P	4.6

Etykietka:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	QFMH
Numer modelu:	SK30, SK40, SK50

Minimalne zamówienie:	10 PCS
Cena:	USD 10/PC
Szczegóły pakowania:	Karton
Czas dostawy:	5 dni
Zasady płatności:	L/C, D/P, T/T, Western Union
Możliwość Supply:	10000 sztuk miesięcznie

Zastosowanie:	tokarka CNC	Marka:	Uchwyt zaciskowy SK ER
Powłoka:	Cyna	Kolor:	Srebro
Materiał:	Stal węglikowa	Opakowanie:	20CrMnTi
średnica trzpienia:	3mm-25mm	Obróbka powierzchniowa:	Polerowanie
Tolerancja:	0,005 mm	Rodzaj:	Uchwyt narzędziowy DIN69871
Długość:	160 mm	Wielkość:	SK40 ER40
Waga:	1,3 kg
